ENERGY FLOW DIAGRAM DAN PERHITUNGAN ENERGI (2)

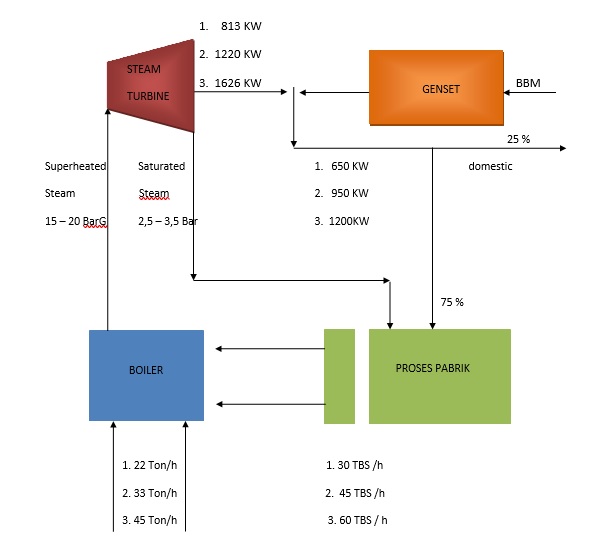

ENERGY FLOW DIAGRAM

 PABRIK KELAPA SAWIT

 30, 45, 60 TBS /JAM


FLOW%2BPROSES



PERHITUNGAN ; BAHAN BAKAR , STEAM DAN TENAGA LISTRIK.

ESTIMASI ENERGI : Bahan Bakar, Steam dan Listrik.

( Contoh : Kapasitas 30 TBS /jam)

Jumlah bahan Bakar tersedia :

Fiber                      =   13 % x 30 Ton /jam    =             3,90 T/jam

Shell                      =   6  %  x 30 Ton / jam   =             1,80 T/jam







Jumlah Energi panas tersedia dari Bahan Bakar :

Fiber                      =   3.900 kg/jam  x  2.570 kcal /kg              =             10.023.000. kCal/jam

Shell                      =   1.800 kg/jam  x  3.850 kCal/kg              =             6.930.000. kCak/jam.

T O T A L              =   16.953.000.kCal/jam



Jumlah Produksi Steam sesuai total Energi tersedia dari Bahan Bakar :

Enthalpy steam pada 20 bar , 260 degre C               =             690kCal/kg

Heat Content Feed Water pada 80 degre C               =               80 kCal/kg

BoilerThermal Efficiency                                          =             80 %

Kebutuhan Energy panas untuk  1kg Steam:

( 690 – 80 ) x  100/80                                                 =             763 kCal/kg steam

Produksi Steam                 = ( 16.953.000 kCal/jam )  :  ( 763 kCal/ kg steam ) =  22.239 kg/jam

                                           = 22 Ton/ jam



Jumlah tenaga Listrik yang dapat dibangkitkan oleh Steam.

Steam Turbine  “ Spesific Steam Consumtion “    =   20 kg/kWh.

Read also  Pabrik Gula

( 22.239 kg/jam  : 20 kg/kWh ) x  75 %                =   830 kW       ( load Factor =  75 % )
