Cara Kerja Feed Water Pump Pada Boiler

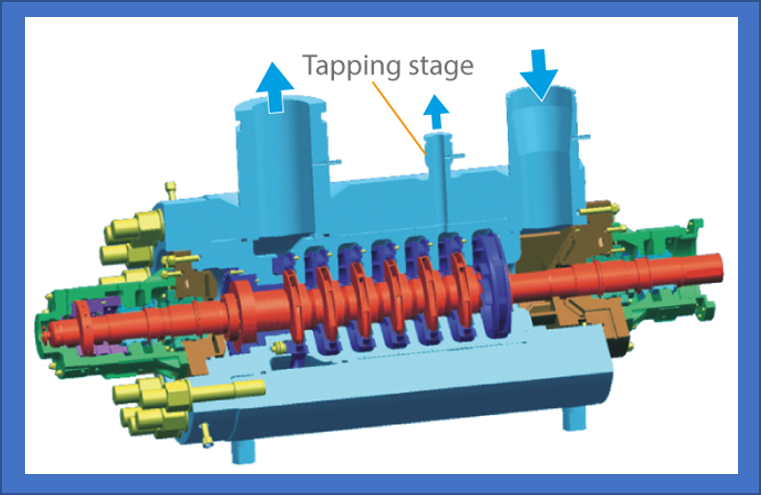

Feed%2BWater%2BPump

Feed Water Pump merupakan salah satu aplikasi penggunaan sentrifugal berukuran besar pada pembangkit tenaga uap. Pompa ini berfungsi untuk mengontrol dan mensupply air pada jumlah tertentu yang berasal dari tanki air (Feed Water Tank) menuju boiler dengan spesifikasi tekanan tertentu. Air tersebut sebelum masuk ke boiler biasanya mengalami pemanasan awal (pre-heating). Sehingga air yang dipompa oleh BFWP juga memiliki temperatur tertentu yang cukup panas.

Satu unit BFWP pada PLTU terdiri atas dua pompa dan satu penggerak. Penggerak yang digunakan bisa berupa motor listrik atau juga uap berukuran kecil. Turbin kecil tersebut mendapatkan supply uap air yang mengambil dari turbin uap utama pada stage tertentu.

Dua pompa dari BFWP adalah satu booster pump dan satu main pump / pompa utama. Keduanya menggunakan penggerak tunggal (turbin uap atau motor), yang sumbunya di-couple dengan atau tanpa sistem transmisi tergantung desainnya.

Booster pump memiliki spesifikasi pompa sentrifugal, single flow dan hanya satu stage pompa. Menggunakan mechanical seal serta thrust dan journal untuk menahan gaya-gaya yang terjadi. Sedangkan main pump berspesifikasi pompa sentrifugal, multi-stage, dan single flow. Juga menggunakan mechanical seal serta thrust dan journal bearing. Dan untuk menahan gaya aksial yang besar, digunakan balance drum yang mengambil sebagian kecil air dari sisi outlet pompa untuk dimasukkan ke bagian inlet untuk melawan gaya aksial yang timbul. Feed Water Pomp Boiler biasanya menggunakan jenis pompa multistage karena membutuhkan tekanan yang tinggi untuk mensuplai air ke dalam Drum Boiler ()

BFWP mensupply air menuju boiler dalam jumlah tertentu, yang pada prakteknya jumlah air yang dibutuhkan oleh boiler ini berubah-ubah. Perubahannya berdasarkan jumlah uap air produk boiler yang dibutuhkan untuk proses selanjutnya. Semisal pada PLTU, pada saat beban listrik tinggi maka kebutuhan uap air yang masuk ke dalam turbin uap juga tinggi otomatis jumlah air yang dibutuhkan untuk masuk ke boiler juga tinggi, sehingga BFWP akan mensupply air dalam jumlah sesuai kebutuhan. Demikian pula sebaliknya pada saat beban listrik rendah.

Read also  HOW a GAS BOILER WORK?

Ilustrasi di atas menggambarkan bahwa ternyata BFWP memompa air ke boiler dengan jumlah/debit yang bervariasi. Hal ini dengan jalan mengubah-ubah kecepatan putaran pompa nya. Jika pompa menggunakan penggerak turbin uap, maka kecepatan putar nya akan diatur oleh bukaan control valve uap air penggerak turbin tersebut. Jika bukaannya besar maka uap air yang masuk akan semakin banyak dan putaran turbin sekaligus putaran pompa akan lebih besar. Sedangkan jika menggunakan penggerak motor listrik, maka yang mengatur besar debit air adalah fluid coupling yang terpasang di antara motor dengan main pump. Fluid coupling ini mengatur kecepatan putar pompa sesuai dengan kebutuhan debit air yang dibutuhkan. Sedangkan putaran motor listrik sebagai penggerak utamanya adalah tetap / konstan.

Air yang ditransfer BFWP menuju ke boiler berasal dari Feed Water Tank (FWT) yang letaknya biasanya pada ketinggian tertentu. Ketinggian dari FWT ini menjadi Positive Suction Head untuk BFWP. Air masuk dari FWT menuju inlet booster pump, dan keluar dengan kenaikan tekanan tertentu yang tidak terlalu tinggi dan tekanan tersebut menjadi Positive Suction Head untuk main pump. Air tersebut masuk ke sisi inlet main pump, dan mengalami kenaikan tekanan yang lebih besar dan selanjutnya disupply menuju ke boiler.
