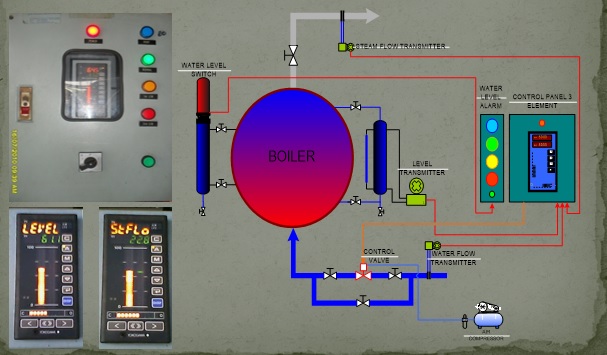

CARA KERJA  :


Cara kerja single element boiler control system adalah level transmitter membaca level air pada drum boiler &  memberikan sinyal kepada controller, sesuai dengan sinyal yang diberikan oleh level transmitter, maka controller memerintahkan modulating control valve untuk bekerja.  Jika level air dibawah setting point, maka level control valve akan membuka & jika level air diatas setting point, maka level control valve akan menutup.
Hal hal yang perlu di perhatikan dalam pengoperasian single line diagram

q  Drain header & tabung compressor sebelum dan sesudah proses dan drain setiap 1jam sekali selam proses jika tidak ada automatice drain.

q   Check tekanan udara pada Air Filter Regulator, minimum tekanan pada Air Filter Regulator ialah 6 BarG.

q   Sebelum mengoperasikan boiler pastikan water level alarm dan interlock trip 2nd (low-low) water level berfungsi dengan baik.


Bagian dan Fungsi Single Element Boiler Control System

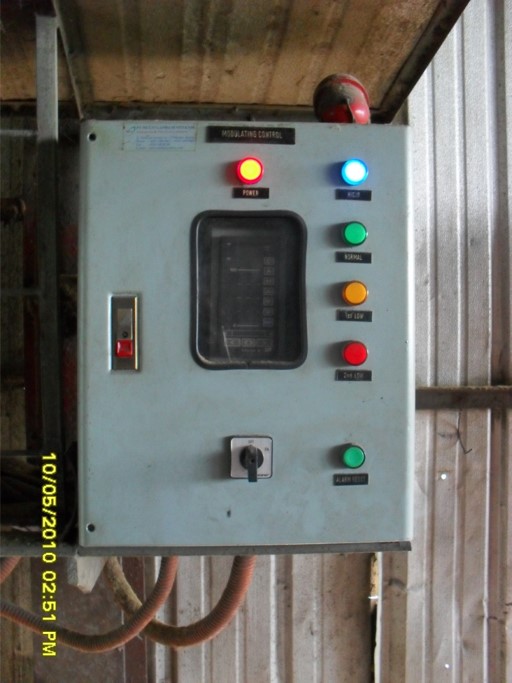

Panel control berfungsi untuk  :

1. Menjaga stabilitas level air boiler sesuai setting poin

2. Mengontrol modulating control valve

3. Sebagai indikator water level & steam flow

panel%2Bcontrol

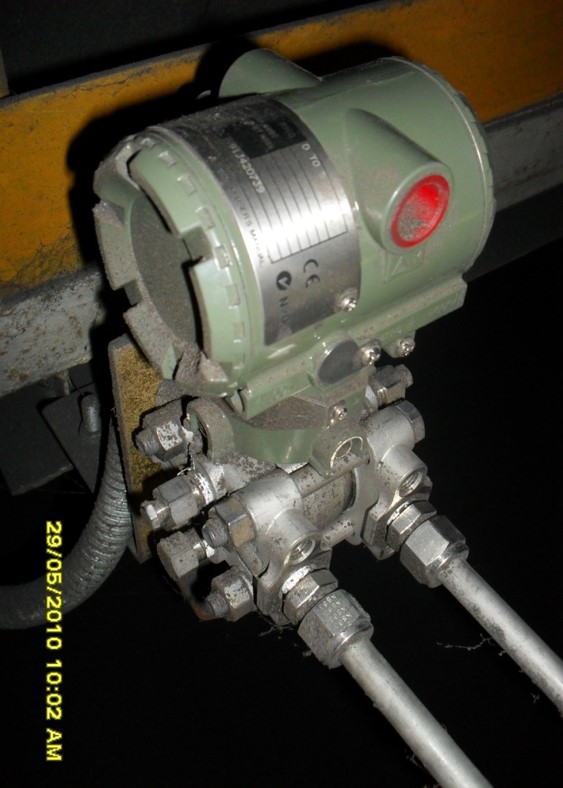

Level Trasmiter  :

Level Transmitter berfungsi sebagai sensor level air  yang membaca ketingian level air pada bejana boiler & memberikan sinyal ke controller

level%2Btransmiter

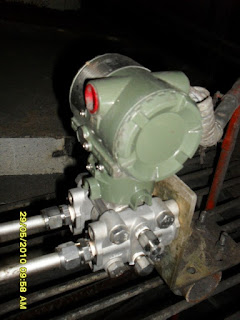

Steam Flow Transmiter  :


Steam  Flow Transmitter  berfungsi sebagai sensor  yang  dapat  membaca tekanan  steam  flow  boiler  & memberikan   sinyal   ke   controller

steam%2Bflow%2Btransmiter

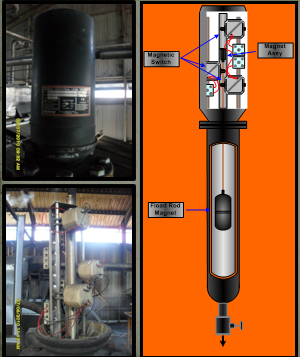

Chamber dan Magnet Switch  :


Chamber magnetic switch berfungsi sebagai sakelar level air pada drum boiler dan memberikan sinyal ke panel indikator level alarm

chamber%2Bmagnet%2Bswitch

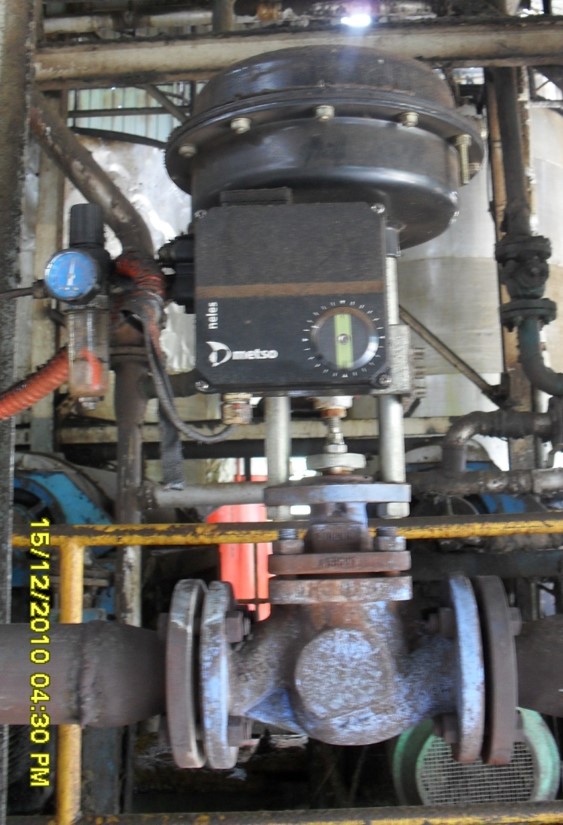

Modulating Control Valve  :


Modulating Control Valve berfungsi sebagai valve automatice untuk menjaga stabilitas level air Boiler.

Read also  Package Boiler Industri Kelapa Sawit

Modulating Control valve terdiri dari :

1. Positioner mendapatkan sinyal dari controller dan memberikan supply tekanan kepada aktuator untuk membuka dan menutup valve.

2. Actuator berfungsi untuk membuka & menutup glove valve menggunakan tekanan udara yang diberikan oleh positioner.

modulating%2Bcontrol%2Bvalve

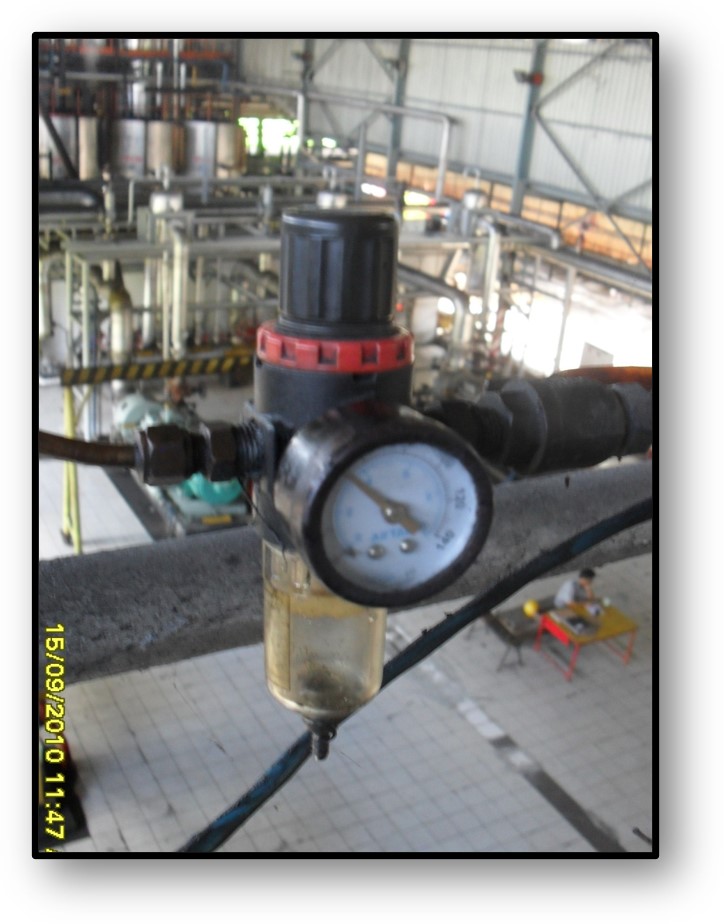

Air Filter Regulator  :


q  Sebagai pembatas tekanan udara yang dibutuhkan unit pneumatik,

q   Untuk menyaring udara agar kering dan bersih.

Air%2Bfiletr%2Bregulator
