ENERGY FLOW DIAGRAM DAN PERHITUNGAN ENERGI (1)

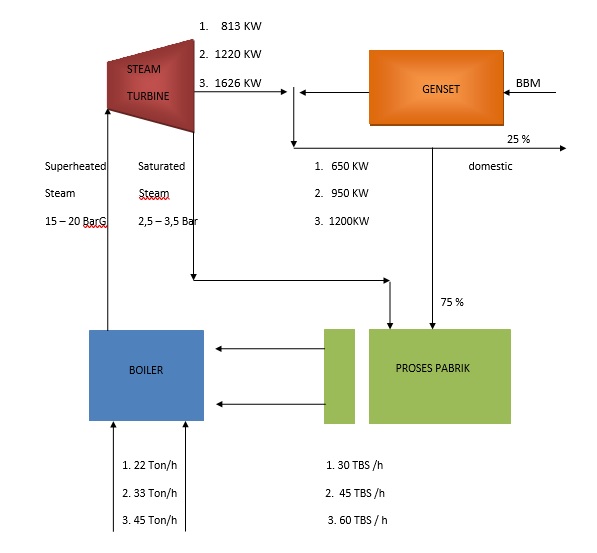

ENERGY FLOW DIAGRAM

PABRIK KELAPA SAWIT

30, 45, 60 TBS /JAM

FLOW%2BPROSES



BAHAN BAKAR ( FIBER & SHEL )

1.  Nilai kalor dengan moisture rata – rata 16 %

Fiber      – 2.570 kCal/kg

Shel       – 3.850 kCal /kg

              Nilai kalor campuran 80 % Fiber dan 20 % Shell :

                ( 80 % x 2.570 kCal /kg  +  20 % x 3.850 kCal /kg )  =  2.826 kCal/kg

2.       Estimasi komposisi campuran bahan bakar Fiber & Shell

Kalor pembakaran karbon sebagai Combustible Element   =   8.070 kCal / kg  karbon.

2. Komposisi karbon pada campuran bahan bakar

( 2.826 / 8.070 )  x 100 %   =  35 %

 Bahan lain berupa oksida alkaline earth, air dll   =  65 %

( noncombustible Element )

3.   Proses pembakaran.

Bahan bakar berupa non combustible element pada proses pembakaran dengan temperature > 650 degre C akan melting terakumulasi  membentuk deposit.

Chusus senyawa sodium , dalam reaksi pembakaran akan membentuk deposit “ Low melting point sodium compond “


Lelehan sisa pembakaan berupa padatan disebut Clinker, menempel pada heating survace Boiler dan ruang bakar.
